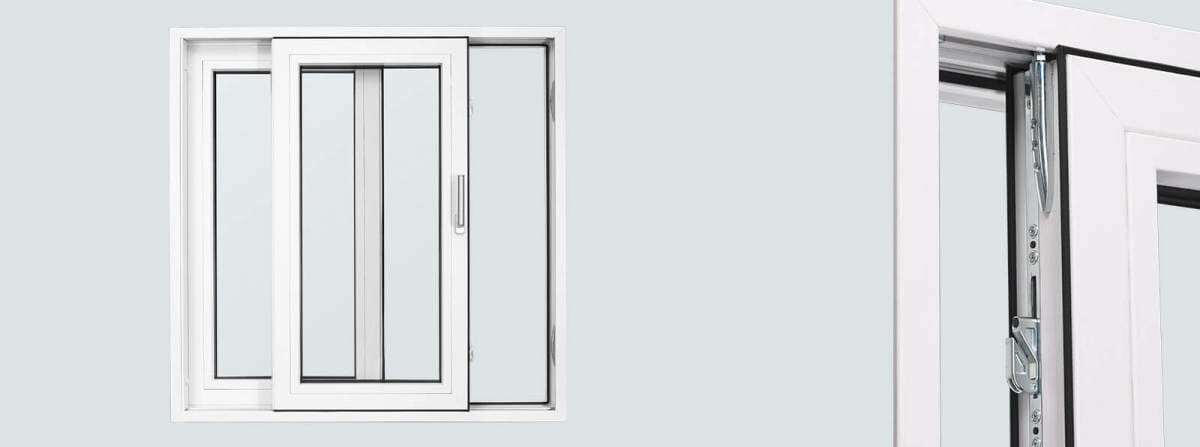

Schiebesysteme für Fenster und Türen.

Die Bedienung mühelos und intuitiv, die Dichtung ununterbrochen und effizient: Mit dem PORTAL ECO SLIDE spart Schieben Energie! Die ausgesprochen wirtschaftliche Beschlaglösung bringt den Bedienkomfort von Hebe-Schiebe-Systemen und die Dichtigkeit von Parallel-Schiebe-Kipp auch bei Schiebefenstern konsequent auf einen Nenner. Dafür sorgt montagefreundlich die perfekte Kombination aus einer einzigartigen Dichtung, speziellen Laufwagen und innovativen Führungs- und Verschlusselementen an allen vier Flügelecken.

Quelle: SIEGENIA

Das PORTAL CS ist die Alternative für kleiner Anlagen und Fenster bis zu 150 kg.

ECO SLIDE bringt mehr Gestaltungsfreiheit:

Gerade beim Einsatz als Fenstersystem, wo der Beschlag eine interessante Komfortoption zu den Dreh-Kipp-Systemen darstellt. Denn wenn der Flügel in der Spur läuft, statt nach innen auszuschwenken, und dennoch dicht und sicher ist, bleibt mehr viel Raum für moderne Gestaltungskonzepte und individuellen Raumkomfort. Doch auch in Schiebetüren schiebt Sie ECO SLIDE ganz weit nach vorn. Denn er bietet Lösungen für Kunststoff in Größenordnungen von bis zu 4,40 m Breite bei 2,20 m Höhe und für Holz sogar bis 5 m Breite bei 2,50 m Höhe.

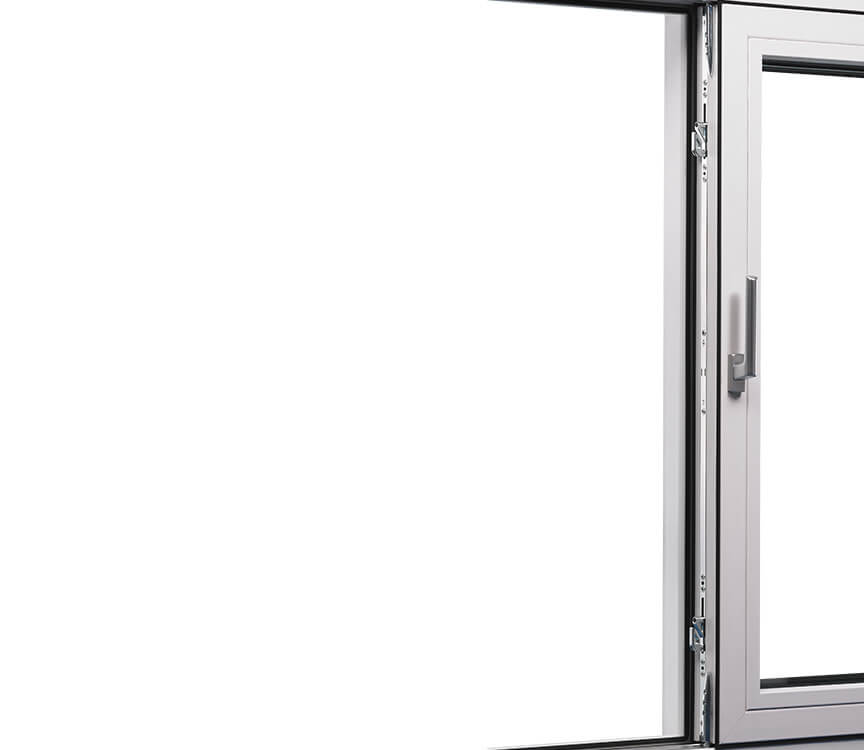

Getriebe:

Sorgen zwangsgesteuert für Dichtigkeit und Sicherheit: innovative Führungs- und Verschlusselemente.

Sie führen an allen vier Ecken den Flügel präzise und anschlaggedämpft in seine Verschlussposition oder leiten intuitiv die Spaltlüftung ein. Das spezielle ECO SLIDE Dichtsystem besteht aus bis zu zwei ununterbrochen umlaufenden Dichtungsebenen und die benötigten Abdichtungskräfte werden zwangsgesteuert vom Hebel über das Getriebe auf die beiden Verschlusshaken übertragen.

  • hohe Dichtigkeit durch Führungs- und Verschlusselemente in jeder Ecke
  • intuitive, zwangsgesteuerte Bedienung mit Spaltlüftungsfunktion
  • hohe Fehlbedienungsresistenz: auch ideal bei wechselnden Benutzergruppen
  • rollengelagerte, verschleißfreie Verschlussbolzen und abgerundete Haken aus hochwertigem Messingguss
  • Kunststoffanschläge für ein gedämpftes Anschlaggeräusch
  • integrierte Höheneinstellung für optimale Einstellmöglichkeiten
  • 16-mm-Standardnut entsprechend Dreh-Kipp-Fenstern: keine Umrüstung notwendig

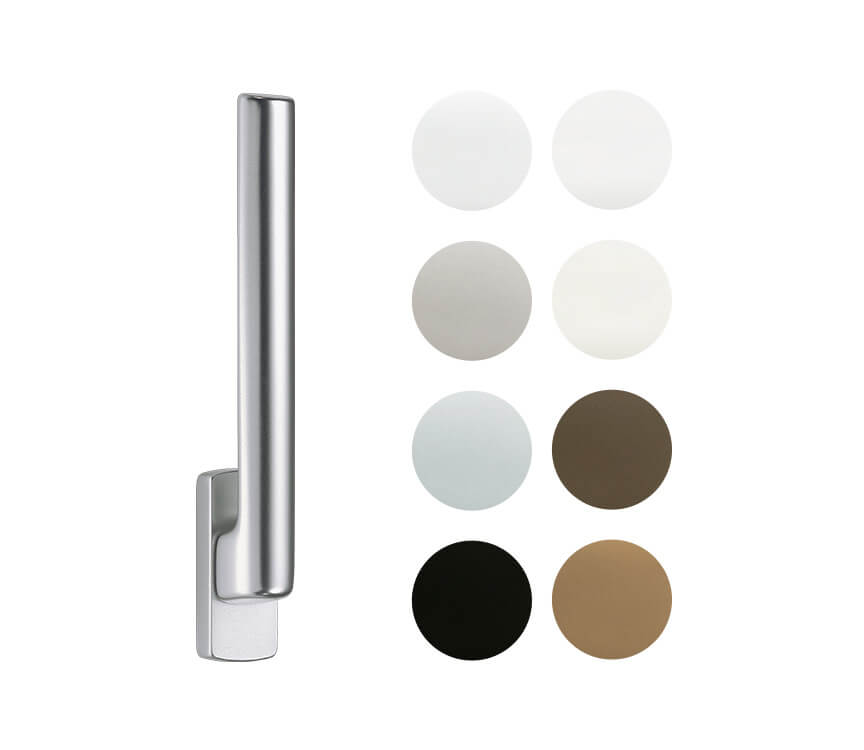

Hebel:

Qualität, die man sofort begreift.

  • spiel- und geräuschfreies Ver- und Entriegeln mit dauerhaft hoher Funktionssicherheit
  • ergonomisches und modernes Design
  • freie Farbauswahl: Weiß, Cremeweiß, Braun, Mittelbronze, Silber, Titan matt hell, F9 oder Schwarz – auch nachträglich lackierbar
  • große Variantenvielfalt bis hin zur Ausführung mit Zylinder
  • perfekt abgestimmt auf den Beschlag und das Flügelgewicht
  • in Farbe und Design passend zu den Hebeln aus dem Dreh-Kipp-Programm

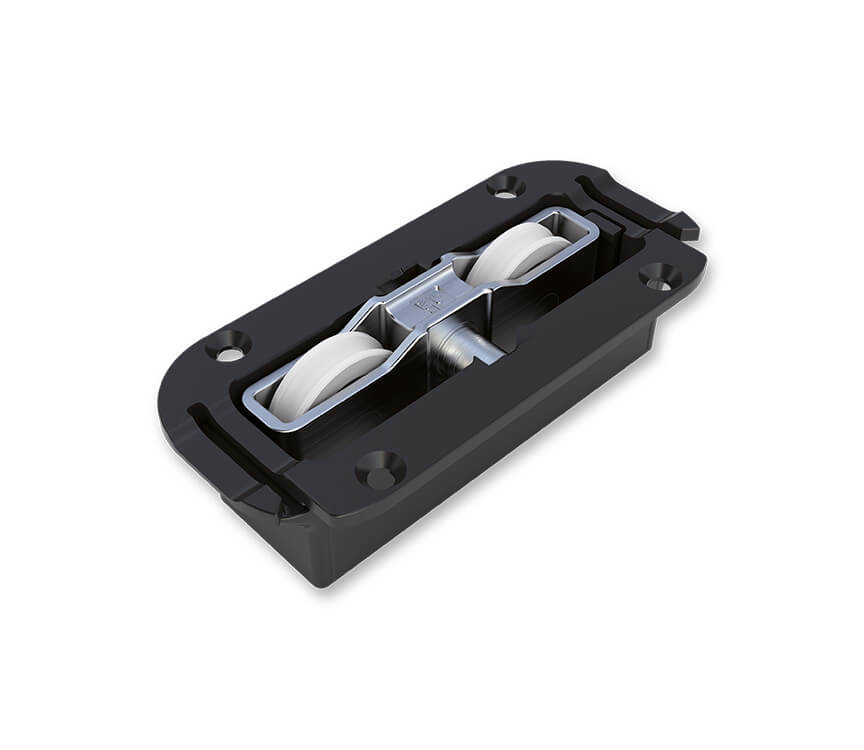

Laufwagen:

Nehmen sanft den Flügel auf und gleiten schwerelos dahin.

Die ECO SLIDE Laufwagen nehmen zu zweit oder zu viert die Abstellbewegungen der Flügel durch eine sanfte Seitwärtsbewegung auf und sorgen für eine optimale Gleitbewegung.

  • leichtläufiges und ruhiges Verschieben von bis zu 250 kg Flügelgewicht
  • besonders wartungsarm
  • cleverer Baukasten: Lastabtragung bis 150 kg mit zwei Laufwagen, von 150–250 kg mit vier Laufwagen
  • drei Verschraubungsvarianten möglich: in der Beschlagnut, im Nutgrund oder seitlich
  • Fixierung des inneren Gehäuses zur Montage möglich
  • mit Aufnahmenuten für Bürstendichtungen

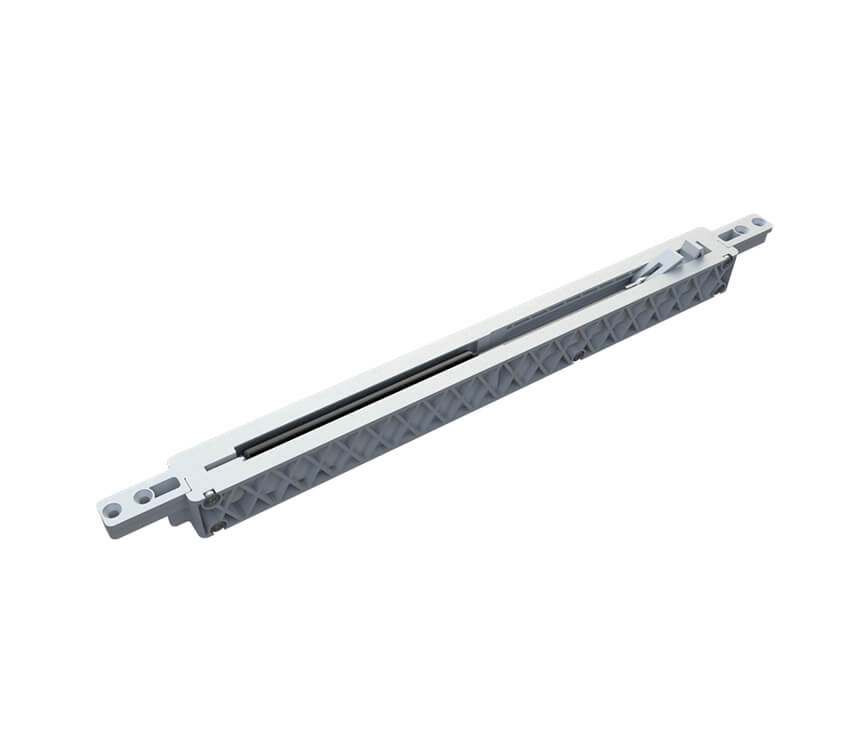

Soft Close:

So sanft und sicher wie eine moderne Küchenschublade.

Für die kinderleichte Bedienung von Schiebe-Systemen gibt es eine sichere Lösung: den innovativen SOFT CLOSE Dämpfer, der sich unsichtbar in den Flügel integrieren lässt. Dieser bremst den Flügel kurz vor der Endposition sanft ab und zieht ihn dann selbsttätig zu. Das minimiert bei unsachgemäßer Bedienung die Verletzungsgefahr und schließt Materialschäden aus.

  • beugt Schäden und Verletzungen durch unsachgemäße Bedienung vor
  • einfache und intuitive Bedienung: Fehlschaltungen ausgeschlossen
  • völlig neues Schiebegefühl durch maximale Leichtgängigkeit
  • einfach einstellbar
  • wartungsfrei durch eine im Öl gelagerte Gasdruckfeder
  • perfektes Design: völlig verdeckt liegende Lösung

PORTAL CS für Holz-, Kunststoff- und Aluminiumprofile bis 150 kg Flügelgewicht:

Die wirtschaftliche Lösung, um herkömmliche Schiebe-Elemente hochwertig zu machen.

Der PORTAL CS bietet Ihnen die Möglichkeit, einfache Schiebetüren und Schiebefenster mit einem wirtschaftlichen System in hochwertige Schiebe-Elemente zu verwandeln. Damit sich Holz- oder Kunststoff-Flügel von bis zu 80 oder 150 kg mit Leichtigkeit in Bewegung setzen, kommen kugelgelagerte und höhenverstellbare Laufwagen zum Einsatz. Bis zu vier Verschlusshaken aus Spezialstahl und eine integrierte Aushebelsicherung sorgen dabei für die nötige Sicherheit. Auch für Profile aus Aluminium mit bis zu 100 kg Flügelgewicht bieten wir Ihnen die passende Lösungen: die Beschlaglinie PORTAL CS ALU und seinen speziellen Verschlussseiten.

  • wirtschaftliches und wartungsarmes Schiebefenster-System
  • komfortable Bedienung über verschiedene Hebel
  • besondere Leichtgängigkeit durch langlebige, kugelgelagerte Laufrollen
  • zwei passgenaue Ausführungen für Holz- und Kunststoffprofile: PORTAL CS 80 und PORTAL CS 150 für Flügelgewichte von 80 oder 150 kg
  • speziell für Aluminiumprofile: Beschlaglinie PORTAL CS ALU bis 100 kg

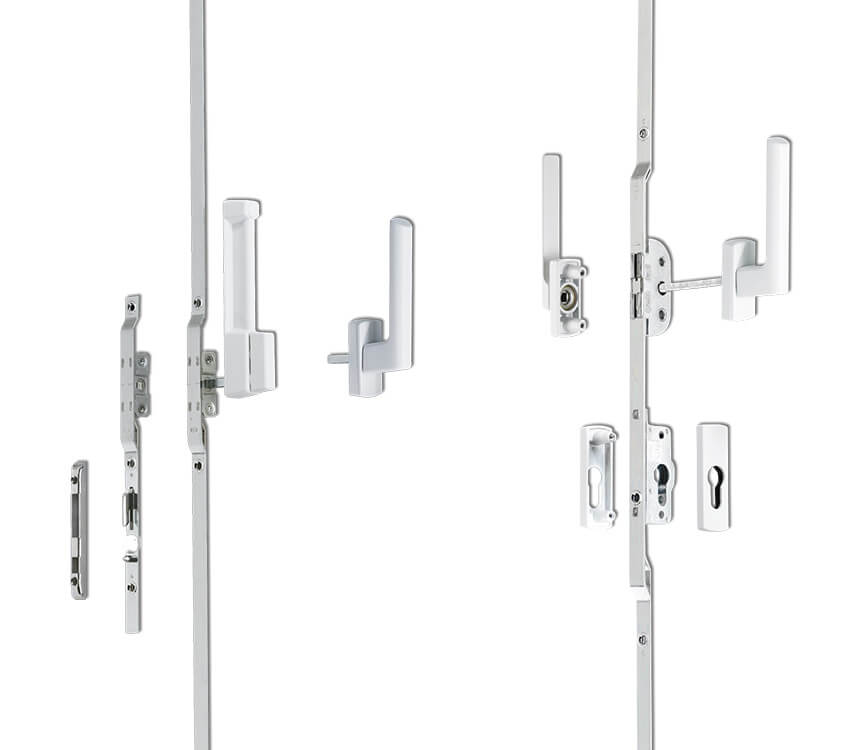

Getriebe:

Zuverlässig und robust.

PORTAL CS 80 und CS 150:

  • bis zu vier Verschlusshaken aus Spezialstahl und eine integrierte Aushebelsicherung
  • auch als abschließbares Getriebe erhältlich
  • Anschlagpuffer als komfortabler Endanschlag
  • für Profile mit 16 mm Beschlagaufnahmenut in allen Rahmenmaterialien

PORTAL CS ALU:

  • Verschlusshaken und Riegelteile aus Edelstahl

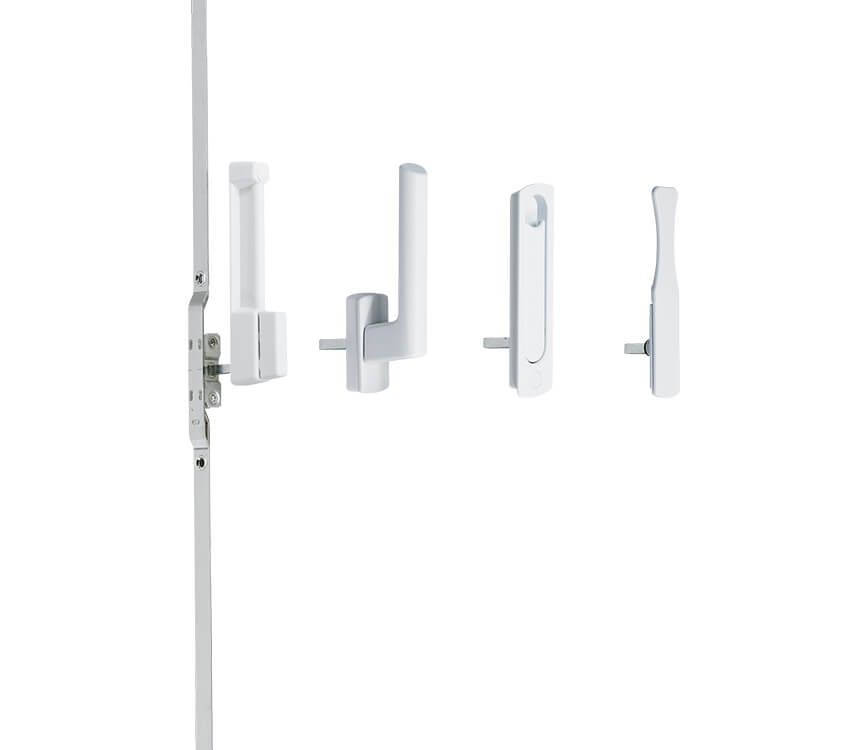

Hebel:

Werden zuverlässig und robust allen Anforderungen gerecht.

  • in verschiedenen Farben lieferbar
  • unterschiedliche Ausführungen je nach Anwendung und Profilsituationen: Schiebegriffe, Dreh-Kipp-Hebel, Popup-Hebel und flache Hebel
  • PORTAL CS ALU: einfräsbarer und klemmbarer Muschelhebel mit einer Verschlussanzeige, um von außen zu erkennen, ob das Element verriegelt ist

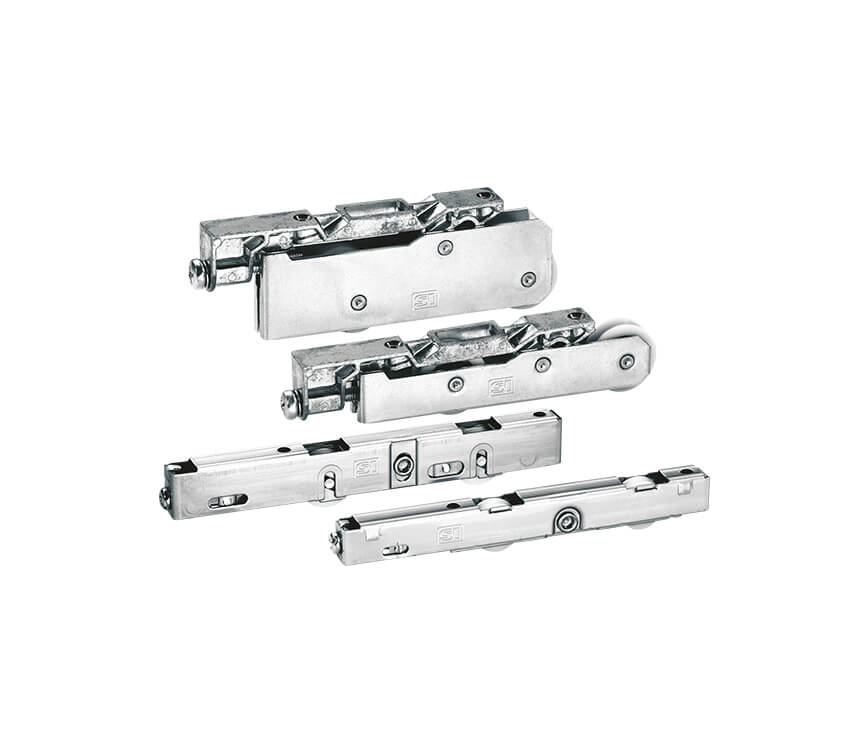

Laufwagen:

Verleiht dem Flügel die nötige Leichtigkeit.

  • kugelgelagert und höhenverstellbar
  • für ein müheloses und leichtgängiges Verschieben
  • beim CS 80 aus Edelstahl
